Om gebruik te maken van Cluster Shared Volumes bij een Hyper-V server cluster + SAN moet je zorgen dat je SAN volumes NIET online en/of voorzien zijn van een schijfletter.
Maak op je SAN één volume aan van een 10GB, dit is je QUORUM disk waar FCM zijn configuratie op kwijt kan. De overige volumes gaan je data bevatten.

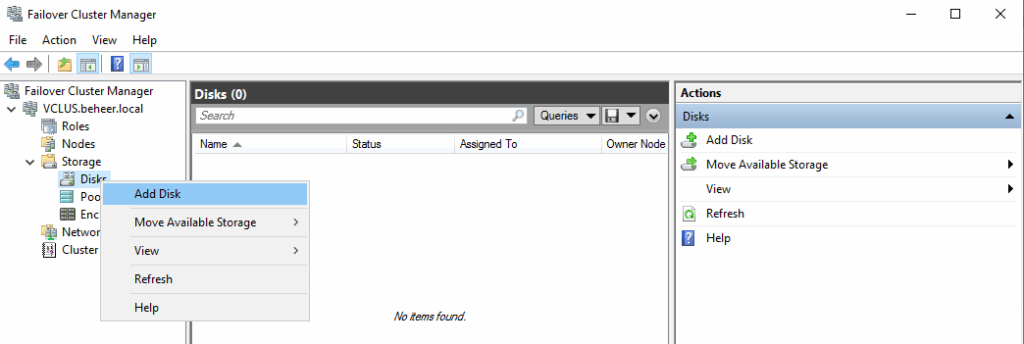

Open je Failover Cluster Manager en ga naar Storage > Disks. Klik hier op Add Disk.

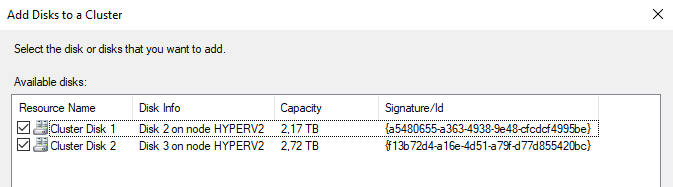

De FCM zal zien dat er beschikbare disks zijn op een van je server nodes. Selecteer deze en klik op OK.

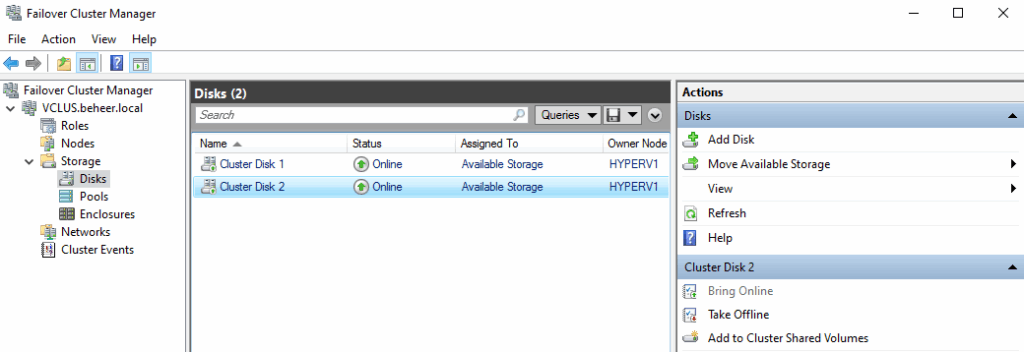

Als de volumes Status Online hebben en Assigned to meldt Available Storage kun je deze selecteren en kiezen voor Add to Cluster Shared Volumes.

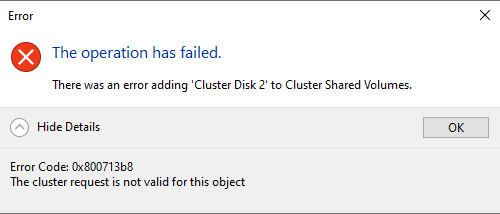

Let op! Wanneer je je nodes tevens domaincontroller hebt gemaakt voor je hyper-v management netwerk zul je er niet in slagen de Cluster Disk toe te voegen aan je Cluster Shared Volumes. Je krijgt daarbij dan de foutmelding Error Code: 0x800713b8 The cluster request is not valid for this object.
Deze fout had ik gemaakt bij mijn inrichting. Ik dacht er namelijk wijs aan te doen een eigen AD te maken op de nodes puur voor beheer. Daarnaast wilde ik voor het productie netwerk een aparte vm aanduiden als AD specifiek voor dat netwerk aangezien ik beiden natuurlijk gescheiden wilde hebben van elkaar. Mocht je deze fout niet hebben gemaakt: en door…
clusterfuck
Om deze “cluster”-fuck te herstellen heb ik mijn 2de node gedemote als domain controller. Vervolgens wordt hierop een virtuele domain controller gemaakt, welke ik naderhand de fsmo rollen ga toekennen, waarna beide node servers domain joined zullen zijn naar de virtuele domain controller.

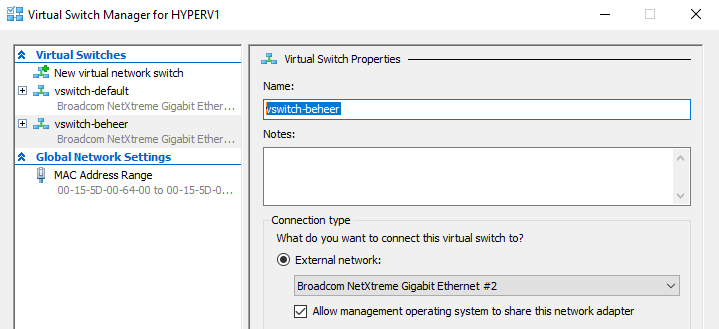

Allereerst heb ik een virtual switch aangemaakt welke mag babbelen met het management operating system en deze adapter mag delen. Deze vswitch heb ik met dezelfde naamgeving op beide nodes aangemaakt!

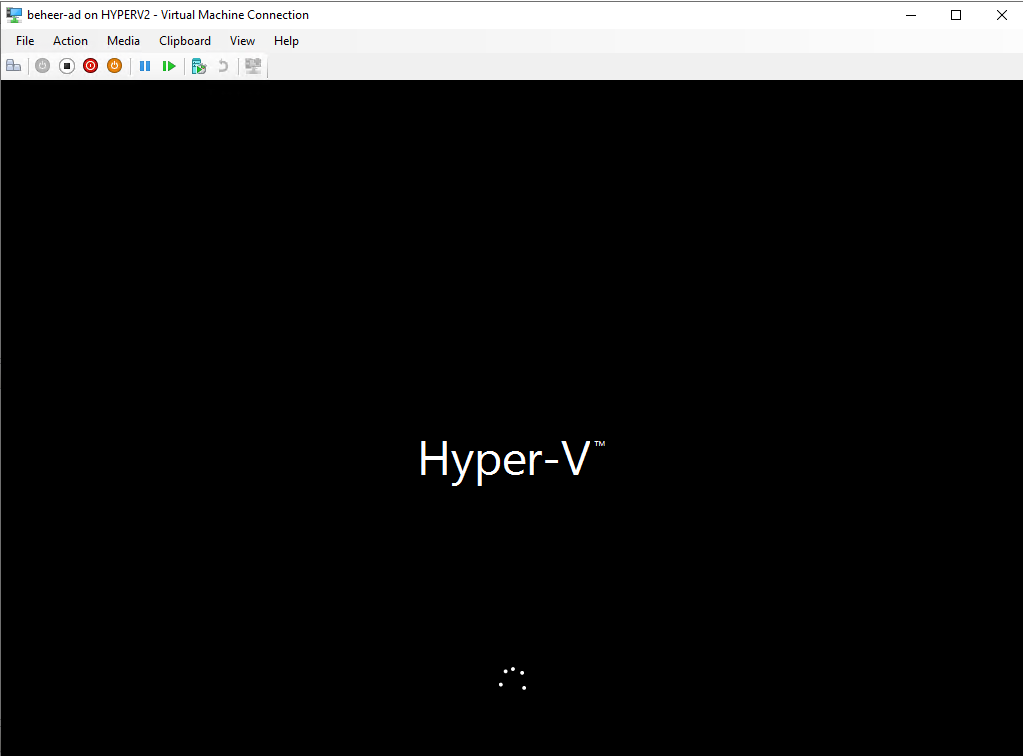

De virtuele domain controller is airborne en heeft de FSMO rollen gekregen.

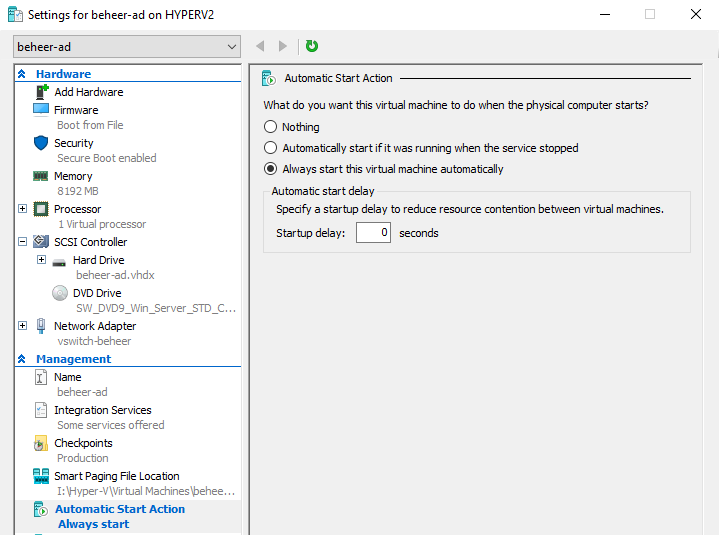

Natuurlijk is op deze vm de automatic start action ingesteld.
Tijd om op node 1 en 2 de naamservers te te controleren dat deze naar beheer-ad verwijzen en om vervolgens ook node 1 te demoten.
en door…

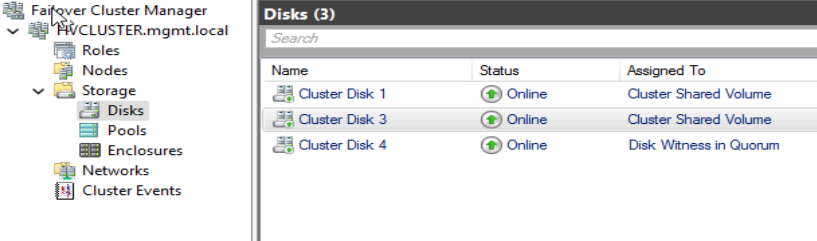

Nu HYPERV1 en HYPERV2 geen domain controller rol meer houden, kan er nogmaals geprobeerd worden om een Cluster Shared Volume aan te maken.

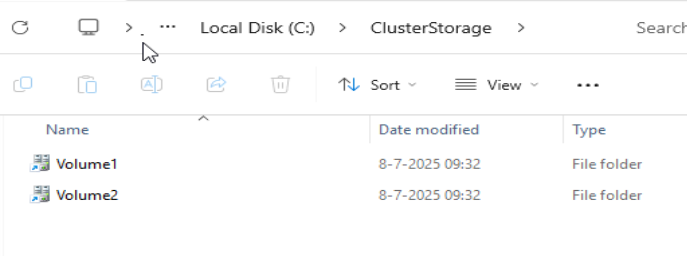

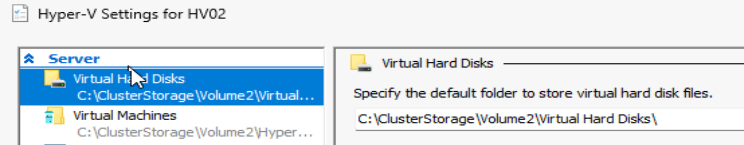

De Cluster Shared Volumes worden als symlink aangemaakt op je C-schijf. Deze locaties geef je binnen je Hyper-V settings op als locatie voor de Virtual Hard Disks en Virtual Machines.
